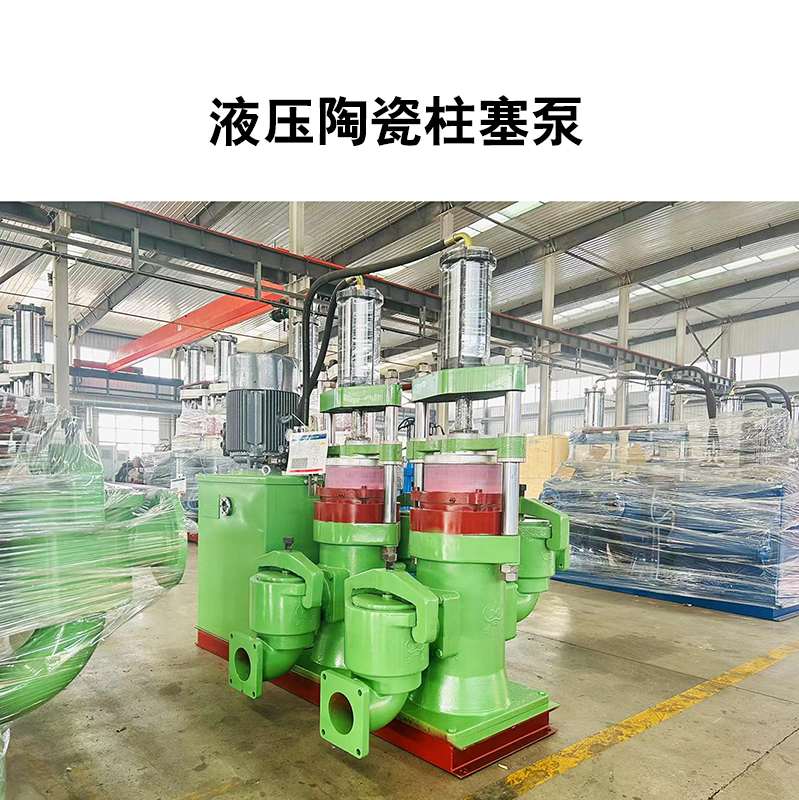

柱塞泥漿泵的結構和組成主要包括以下幾個部分：

　　柱塞和柱塞套：這是柱塞泥漿泵的核心部分，由多個柱塞在柱塞套內做往復運動，完成泥漿的吸入和排出。柱塞通常由耐磨、耐腐蝕的材料制成，而柱塞套則需要承受高壓力和摩擦力。

　　泵頭：泵頭包含吸入閥和排出閥，用于控制泥漿的流動方向。吸入閥在柱塞向后運動時打開，使泥漿進入泵缸;排出閥在柱塞向前運動時打開，使泥漿排出泵缸。

　　十字頭和連桿機構：十字頭連接搖擺運動的連桿和往復運動的柱塞，它具有導向作用，使連桿的旋轉運動轉換為柱塞的往復運動。連桿機構則將柱塞上的推力傳遞給曲軸，完成動力傳遞。

　　機座：機座是安裝動力端和連接液力端部分的受力構件，它需要承受泵運行時的各種力和振動。

　　動力端：動力端包括曲軸、連桿、軸承等部件，用于將電動機或其他動力源的旋轉運動轉換為柱塞的往復運動。

　　輔助系統：輔助系統包括潤滑系統、冷卻系統等，用于確保泵的正常運行和提高使用壽命。

　　此外，柱塞泥漿泵通常還配備有吸入管、排出管、吸入空氣包、排出空氣包等，用于優化泥漿的吸入和排出性能。吸入空氣包可以平衡泥漿的脈動，減小泥漿對泵的沖擊;排出空氣包則可以減小排出管路的阻力，提高泵的排出效率。

　　總的來說，柱塞泥漿泵的結構和組成是一個相對復雜的系統，各個部分之間相互協作，共同完成泥漿的輸送任務。
