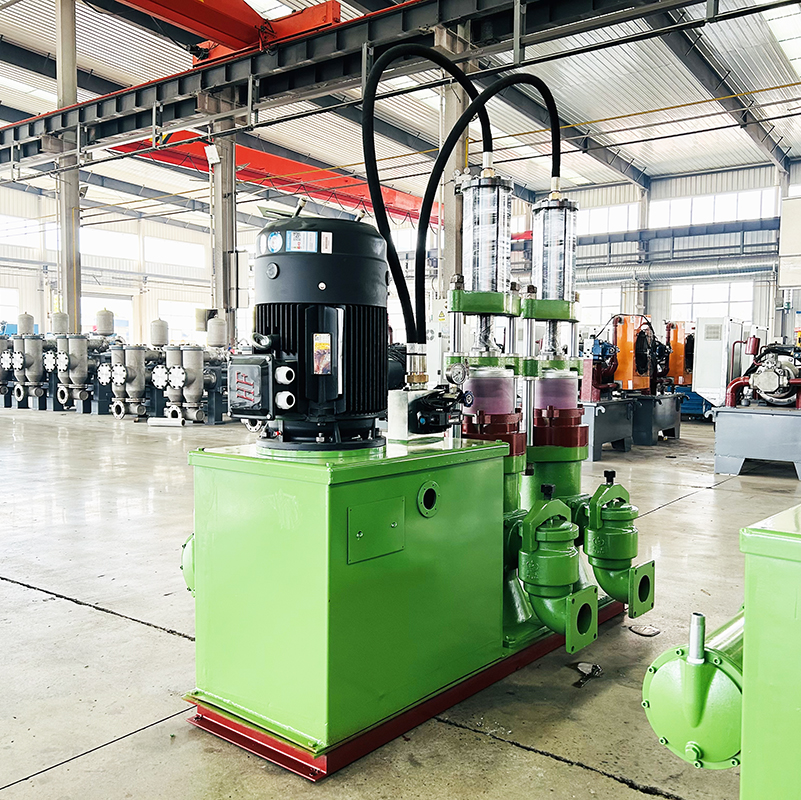

陶瓷污泥柱塞泵的內部結構通常由以下幾部分組成,曲軸,連桿,十字頭,浮動套機座等部分組成.

　　曲軸：曲軸為此泵中關鍵部件之一，采用曲拐軸整體型式，它將完成由旋轉運動變?yōu)橥鶑椭本€(xiàn)運動的關鍵一步，為了使其平衡，各曲軸柄銷與中心成120°。

　　連桿：連桿將柱塞上的推力傳遞給曲軸，又將曲軸的旋轉運動轉換為柱塞的往復運動，其桿截面采取工字形，大頭為剖分式，軸瓦采用對分薄壁瓦形式，小頭瓦采用軸套式，并以其定位。

　　十字頭：十字頭連接搖擺運動的連桿和往復運動的柱塞，它具有導向作用，它與連桿為閉式連接，與柱塞卡箍相連。

　　浮動套：浮動套固定在機座上，它一方面起隔絕油箱與污油池的作用，另一方面對十字頭導桿起一個浮動支承點的作用，能提高運動密封部件的使用壽命。

　　機座：機座是安裝動力端和連接液力端部分的受力構件，機座后部?jì)蓚扔休S承孔，前部設有與液力端連接的定位銷孔保證滑道中心與泵頭中心的對中性，在機座的前部一側設有放液孔，用來排放滲漏的液體。

　　此外，陶瓷材料被廣泛用于制造泵的內部零件，如柱塞、閥體、閥座和泵殼等，這主要是因為陶瓷材料具有耐磨、耐腐蝕和無毒等優點，能夠適應污泥等腐蝕性和污染性物質的輸送。同時，陶瓷污泥柱塞泵還具有高效率、低能耗、使用壽命長等特點。
